作者：本站 來源：本站 日期：2020/12/17 9:41:44 人氣：305
產品簡介：江西選礦搖床工廠官網, CT系列中磁場永磁筒式干式磁選機，磁源采用稀土釹鐵硼永磁材料制作，依工作性質不同，永磁筒式磁選機分干式和濕式兩大類型：干式機型分上部給礦和下部給礦，上部給礦選別粒度…
|

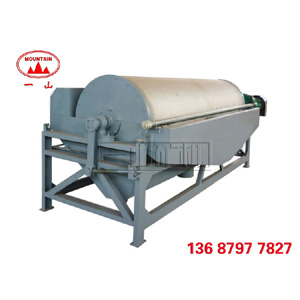

CT系列中磁場永磁筒式干式磁選機，磁源采用稀土釹鐵硼永磁材料制作，依工作性質不同，永磁筒式磁選機分干式和濕式兩大類型：干式機型分上部給礦和下部給礦，上部給礦選別粒度＜10毫米，下部給礦選別粒度＜2毫米。濕式機型分：濕式順流、濕式逆流、濕式半逆流三種給礦槽體，順流槽體給礦選別粒度＜6毫米，逆流槽體給礦選別粒度＜0.8毫米，半逆流槽體給礦選別粒度＜1毫米。
在給礦中磁性礦含量較低的情況下，即非磁性礦大于50%，逆流、半逆流、順流三種磁選機的選別工藝指標基本相同。當給礦中磁性礦含量高，即非磁性礦低于30%，順流式磁選機的選別工藝指標優于逆流和半逆流磁選機。各種機型的磁場強度分九個等級，即：R級、A級、B級、C級、D級、E級、F級、G級、H級。用戶可根據選別礦物的種類、粒度、磁性和選別指標要求，選擇訂購相適應的機型和磁場等級。
例：CTG表示永磁干式磁選機
CTB表示永磁濕式半逆流磁選機
CTS表示永磁濕式順流磁選機
CTN表示永磁濕式逆流磁選機
CT（G.N.B.S）—7518：表示750×1800永磁筒式磁選機有干式、濕式逆流、濕式半逆流、濕式順流四種機型。
同種規格機型可選擇下列不同的磁場強度
R級＝120~160mT C級＝280~320mT F級＝400~440mT
A級＝160~240mT D級＝320~360mT G級＝440~480mT
B級＝240~280mT E級＝360~400mT H級＝480~520mT
R級磁場強度采用鐵氧體永久磁性材料制作；C級至H級磁場強度采用稀土釹硼永久磁性材料制作。
注：1特斯拉（T）=1000毫特（mT）=10000高斯（GS）
干式磁選機適用范圍：
干式磁選機適用于選別磁性礦物、非金屬物料和廢舊物料的除鐵。如：還原鈦的磁選，鐵礦石冶煉前的精選提純，陶瓷泥、長石、石英、鈦鐵礦、煤等物料的除鐵。
干式磁選機結構與工作原理
永磁筒式干式磁選機主要由圓筒、磁系和箱底(槽體)三個主要部分組成。圓筒由非導磁不銹鋼板制成，表面覆蓋一層耐磨材料(橡膠或銅線)，以防圓筒磨損，并有利于磁性礦物的附著。磁系通常由3-5個磁極組成。每個極有永磁塊和磁導板組成，磁系固定在圓筒軸上，工作時不旋轉。磁極沿圓周方向極性交變，沿軸向不變。磁系包角為106°-107°。整個磁系偏向精礦排出端。磁系偏角(磁系中線與垂直線的夾角)為15°-20°，可以調節。底箱用非導磁材料或硬質塑料板制成，底箱下部是給礦區，其中有吹散水管。4，用來調節礦漿濃度，同時把礦漿吹散成松散懸浮狀態，以利于提高分選指標。底箱上部有底板，板上開有矩型孔，用以流出尾礦。
CTS、B系列永磁干式磁選機由機架、永磁圓筒、傳動裝置、給礦箱、槽體等主要部分組成。
1、CTC干式磁選機：干礦料由料斗直接給入滾筒上部或滾筒的下部，磁性礦粒被磁力吸于滾筒表面，繞滾筒旋轉到磁系邊緣自然卸下。非磁性礦粒因重力和離心力的作用而與磁性產品落入不同的礦斗。磁性產品與非磁性產品中間裝有隔礦板，可根據礦料的選分情況進行調節。
2、CTB半逆流磁選機：磁系在滾筒的下部。礦漿從槽體的下方給入滾筒下部，非磁性礦物移動方向和滾筒的旋轉方向相反，磁性礦物移動方向和滾筒旋轉方向相同。槽體的下部插有噴水管，用來調節選別作業的礦漿濃度，把礦漿吹散成松散的懸浮狀態進入分選空間。磁性礦粒在磁系的磁場力作用下，被吸在滾筒的表面上，隨滾筒一起向上移動。在移動過程中，由于磁系的極性交替，使磁性礦粒成鏈地進行翻動，在翻動的過程中，夾雜在磁性礦粒中的非磁性礦雜被清除出來，這樣便有效地達到了提高磁性產品的目的。半逆流磁選機對給礦礦漿濃度和粒度變化較敏感，當濃度過大或粒度過大都會影響選礦指標。
3、CTS順流磁選機：給礦方向和滾筒的旋轉方向或磁性礦物移動方向一致。礦漿由給礦斗直接進入到滾筒的磁系下方，非磁性礦粒和磁性很弱的礦粒由滾筒下方槽體兩底板之間的間隙排出，磁性礦粒被吸在滾筒表面上，隨滾筒一起旋轉到磁系邊緣排出，磁性礦排卸處裝有卸礦水管。順流磁選機對礦物選別的適應性較廣，選分空間暢通不容易阻塞，特別適用于含磁性礦物比例較大的磁選工藝。
4、CTN逆流磁選機：給礦方向和滾筒旋轉方向或磁性物移動方向相反。礦漿由給礦斗直接進入到滾筒的磁系下方，非磁性礦粒和磁性很弱的礦粒從槽體底板的尾礦孔排出，磁性礦粒隨滾筒逆著給礦方向移動到給礦上端排入到磁性礦槽中，為減少磁性產品中夾帶著非磁性礦物，在磁性礦排卸前裝有清洗水管，磁性礦排卸處裝有卸礦沖洗水管。逆流磁選機由于磁性礦排出端距給礦口較近，磁翻作用差，所以磁性礦品位要稍低些，但它的尾礦口距給礦口遠，礦漿經過較長的分選區，增加了磁性礦粒被磁力吸引的機會，所有這種磁選機的磁性產品回收率相當高，逆流型磁選機適合于只要求非磁性產品精度的各種礦物。
十一、永磁筒式干式磁選機系列產品技術參數：
|
型號 |
磁場強度（GS） |
分選物料粒度 |
處理量（t/h） |
電機功率 |
外型尺寸 |
重量 |
|
CTB-603 |
1000-4000 |
2-0 |
2.0-4 |
0.55 |
995×845×1100 |
0.4 |
|
CTB-606 |
4.0-6 |
1.1 |
1570×1420×1190 |
0.95 |
||
|
CTB-609 |
6.0-8 |
1.5 |
2100×1420×1190 |
1.3 |
||
|
CTB-612 |
8.0-12 |
2.2 |
3003×1420×1190 |
1.5 |
||
|
CTB-618 |
10.0-15 |
2.2 |
3003×1420×1190 |
1.8 |
||
|
CTB-712 |
1500-5000 |
10.0-15 |
2.2 |
2485×1530×1375 |
2 |
|
|
CTB-715 |
15-20 |
3 |
2750×1530×1375 |
2 |
||
|
CTB-718 |
20-25 |
3 |
3058×1530×1375 |
2.2 |
||
|
CTB-724 |
25-30 |
3 |
3630×1530×1375 |
2.5 |
||
|
CTB-918 |
1600-6000 |
3-0 |
30-35 |
4 |
3195×1685×1455 |
2.8 |
|
CTB-924 |
40-45 |
4 |
3700×1685×1555 |
3.5 |
||
|
CTB-930 |
50-55 |
5.5 |
4375×1685×1555 |
4.3 |
||
|
CTB-1018 |
40-50 |
4 |
3296×1950×1790 |
4.2 |
||
|
CTB-1021 |
50-60 |
5.5 |
3718×1950×1790 |
4.8 |
||
|
CTB-1024 |
60-70 |
5.5 |
4100×1950×1790 |
5.4 |
||
|
CTB-1030 |
70-90 |
7.5 |
4760×1950×1790 |
5.9 |
||
|
CTB-1218 |
1800-6000 |
50-60 |
5.5 |
3100×2155×2025 |
5.1 |
|
|
CTB-1224 |
60-80 |
7.5 |
3740×2185×2025 |
6.4 |
||
|
CTB-1230 |
80-120 |
7.5 |
4772×2230×1905 |
7 |
||
|
CTB-1530 |
1800-6000 |
3-0 |
90-170 |
11 |
4772×2500×2200 |
7.8 |
|
CTB-1540 |
115-220 |
11 |
5220×2530×2340 |
9 |
